| 브랜드 이름: | FLRS or OEM |
| 모델 번호: | FLRS-WF021 |
| MOQ: | 1개 부분 |
| 포장에 대한 세부 사항: | carton/ 합판 상자 / 합판 팔레트 |
| 지불 조건: | 전신환, L/C (신용장), 웨스턴 유니온, 페이팔 |

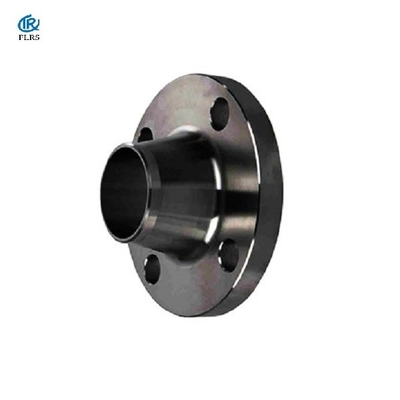

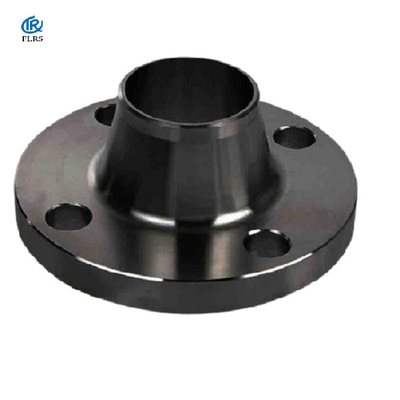

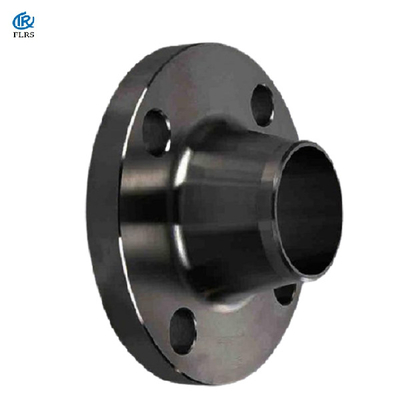

네크 플렌지 톱니 모양 마무리를 용접하는 ASME B16.5 검은 페인트를 칠하는 웰드 네크 플렌지 부낸표면 / 150LB STD 탄소강
또한 긴 목 플랜지와 목이 있는 플랜지로 알려진 용접용 넥 플랜지가 주로 송유관 사이의 연결을 달성하는데 사용되는 디스크 형상 일부입니다, 그것이 넓게 석유화학제품, 도시 급수와 파워 시스템에서 사용되었습니다. 최근 몇 년 동안, 전국 송전산망의 초고속 전압 전송 라인 프로젝트의 계획과 건설과 함께, 초고속 전압 강관 타워에 대한 수요는 극적으로 증가했습니다.
강관 탑 플랜지 연결의 새로운 형태로서의 용접용 넥 플랜지는 확실한 진보적이고 믿을 만하여서 가지고 있다고 증명했습니다. 그것은 강관 탑의 생산력과 제품 품질을 향상시키는데 중요한 역할을 합니다
| 사이즈 | Ｄ | Ｋ | Ｌ | 엔 | A | B1 | Ｃ | 엔 | Ｈ | Ｄ | Ｆ | Ｓ = Std. |
| 1/2" | 90 | 60.3 | 15.9 | 4 | 21.3 | 15.8 | 9.6 | 30 | 46 | 34.9 | 2 | 2.77 |
| 3/4" | 100 | 69.9 | 15.9 | 4 | 26.7 | 21.0 | 11.2 | 38 | 51 | 42.9 | 2 | 2.87 |
| 1" | 110 | 79.4 | 15.9 | 4 | 33.4 | 26.6 | 12.7 | 49 | 54 | 50.8 | 2 | 3.38 |
| 1 1/4" | 115 | 88.9 | 15.9 | 4 | 42.4 | 35.3 | 14.3 | 59 | 56 | 63.5 | 2 | 3.56 |
| 1 1/2" | 125 | 98.4 | 15.9 | 4 | 48.3 | 40.9 | 15.9 | 65 | 60 | 73.0 | 2 | 3.68 |
| 2" | 150 | 120.7 | 19.1 | 4 | 60.3 | 52.5 | 17.5 | 78 | 62 | 92.1 | 2 | 3.91 |
| 2 1/2" | 180 | 139.7 | 19.1 | 4 | 73.0 | 62.7 | 20.7 | 90 | 68 | 104.8 | 2 | 5.16 |
| 3" | 190 | 152.4 | 19.1 | 4 | 88.9 | 77.9 | 22.3 | 108 | 68 | 127.0 | 2 | 5.49 |
| 3 1/2" | 215 | 177.8 | 19.1 | 8 | 101.6 | 90.1 | 22.3 | 122 | 70 | 139.7 | 2 | 5.74 |
| 4" | 230 | 190.5 | 19.1 | 8 | 114.3 | 102.3 | 22.3 | 135 | 75 | 157.2 | 2 | 6.02 |
| 5" | 255 | 215.9 | 22.2 | 8 | 141.3 | 128.2 | 22.3 | 164 | 87 | 185.7 | 2 | 6.55 |
| 6" | 280 | 241.3 | 22.2 | 8 | 168.3 | 154.1 | 23.9 | 192 | 87 | 215.9 | 2 | 7.11 |
| 8" | 345 | 298.5 | 22.2 | 8 | 219.1 | 202.7 | 27.0 | 246 | 100 | 269.9 | 2 | 8.18 |
| 10" | 405 | 362.0 | 25.4 | 12 | 273.0 | 254.5 | 28.6 | 305 | 100 | 323.8 | 2 | 9.27 |
| 12" | 485 | 431.8 | 25.4 | 12 | 323.8 | 304.7 | 30.2 | 365 | 113 | 381.0 | 2 | 9.53 |
| 14" | 535 | 476.3 | 28.6 | 12 | 355.6 | 336.5 | 33.4 | 400 | 125 | 412.8 | 2 | 9.53 |
| 16" | 595 | 539.8 | 28.6 | 16 | 406.4 | 387.3 | 35.0 | 457 | 125 | 469.9 | 2 | 9.53 |
| 18" | 635 | 577.9 | 31.8 | 16 | 457.0 | 437.9 | 38.1 | 505 | 138 | 533.4 | 2 | 9.53 |
| 20" | 700 | 635.0 | 31.8 | 20 | 508.0 | 488.9 | 41.3 | 559 | 143 | 584.2 | 2 | 9.53 |
| 24" | 815 | 749.3 | 34.9 | 20 | 610.0 | 590.9 | 46.1 | 663 | 151 | 692.2 | 2 | 9.53 |
애플리케이션 :
1. 철골 구조물, 복수 바닥 고층의 철골 구조물
2. 비우딩스, 산업 건축물, 고속도로, 철도,
3. Ｓ테엘 증기, 타워, 동력화차와 다른 구조 워크샵 골조
패키지 :
|
|
