| 브랜드 이름: | FLRS or OEM |
| 모델 번호: | FLRS-SB02 |
| MOQ: | 100개 부분 |
| 포장에 대한 세부 사항: | carton/ 합판 상자 / 우븐 bag+plywood 팔레트 |
| 지불 조건: | 전신환, L/C (신용장), 웨스턴 유니온, 페이팔 |
표준 DIN931 / M10 마법 헤드 볼트에서 스테인레스 강 6각 머리 볼트 반 스레드
또한 외부 6각형 볼트로 알려진 DIN931 6각형 볼트가 2개의 부분으로 구성되는 파스너입니다 : 있는 외부 스레드와 6 각형 헤드와 스크루는 일반적으로 핵심과 함께 사용되고 일반적으로 관통 홀과 두 파트 사이의 연결을 고정시키는데 사용됩니다.
DIN931 6각형 볼트는 반 스레드입니다. 부분적으로 나선부이고 부분적으로 벌거벗은 로드. 스레드는 조잡하고 좋은 이를 포함합니다.
작성되는 것 :
| Ｄ | Ｐ | 비 | Ｃ | 10년 | dw | ds | Ｋ | Ｅ | |||||||||
| A | 비 | A | 비 | A | 비 | A | 비 | A | 비 | ||||||||
| L≤125mm | 분 | 최대 | 최대 | 분 | 분 | 분 | 최대 | 분 | 최대 | 분 | 분 | ||||||
| M1.6 | 0.35 | 9 | 0.1 | 0.25 | 2 | 2.4 | - | 1.46 | - | 0.98 | 1.22 | - | - | 3.02 | - | 3.41 | - |
| M2 | 0.4 | 10 | 0.1 | 0.25 | 2.6 | 3.2 | - | 1.86 | - | 1.28 | 1.52 | - | - | 3.82 | - | 4.32 | - |
| M2.5 | 0.45 | 11 | 0.1 | 0.25 | 3.1 | 4.1 | - | 2.36 | - | 1.58 | 1.82 | - | - | 4.82 | - | 5.45 | - |
| M3 | 0.5 | 12 | 0.15 | 0.4 | 3.6 | 4.6 | - | 2.86 | - | 1.88 | 2.12 | - | - | 5.32 | - | 6.01 | - |
| M3.5 | 0.6 | 13 | 0.15 | 0.4 | 4.1 | 5.1 | - | 3.32 | - | 2.28 | 2.52 | - | - | 5.82 | - | 6.58 | - |
| M4 | 0.7 | 14 | 0.15 | 0.4 | 4.7 | 5.9 | - | 3.82 | - | 2.68 | 2.92 | - | - | 6.78 | - | 7.66 | - |
| M5 | 0.8 | 16 | 0.15 | 0.5 | 5.7 | 6.9 | - | 4.82 | - | 3.35 | 3.65 | - | - | 7.78 | - | 8.79 | - |
| M6 | 1 | 18 | 0.15 | 0.5 | 6.8 | 8.9 | - | 5.82 | - | 3.85 | 4.15 | - | - | 9.78 | - | 11.05 | - |
| M7 | 1 | 20 | 0.15 | 0.5 | 7.8 | 9.6 | - | 6.78 | - | 4.65 | 4.95 | - | - | 10.73 | - | 12.12 | - |
| M8 | 1.25 | 22 | 0.15 | 0.6 | 9.2 | 11.6 | - | 7.78 | - | 5.15 | 5.45 | - | - | 12.73 | - | 14.38 | - |
| M10 | 1.5 | 26 | 0.15 | 0.6 | 11.2 | 15.6 | - | 9.78 | - | 6.22 | 6.58 | - | - | 16.73 | - | 18.9 | - |
| M12 | 1.75 | 30 | 0.15 | 0.6 | 13.7 | 17.4 | - | 11.7 | - | 7.32 | 7.68 | - | - | 18.67 | - | 21.1 | - |
| M14 | 2 | 34 | 0.15 | 0.6 | 15.7 | 20.5 | - | 13.7 | - | 8.62 | 8.98 | - | - | 21.67 | - | 24.49 | - |
| M16 | 2 | 38 | 0.2 | 0.8 | 17.7 | 22.5 | 22 | 15.7 | 15.6 | 9.82 | 10.2 | 9.71 | 10.3 | 23.67 | 23.16 | 26.75 | 26.17 |
| M18 | 2.5 | 42 | 0.2 | 0.8 | 20.2 | 25.3 | 24.8 | 17.7 | 17.6 | 11.3 | 11.7 | 11.2 | 11.9 | 26.67 | 26.16 | 30.14 | 29.56 |
| M20 | 2.5 | 46 | 0.2 | 0.8 | 22.4 | 28.2 | 27.7 | 19.7 | 19.5 | 12.3 | 12.7 | 12.2 | 12.9 | 29.67 | 29.16 | 33.53 | 32.95 |
| M22 | 2.5 | 50 | 0.2 | 0.8 | 24.4 | 30 | 29.5 | 21.7 | 21.5 | 13.8 | 14.2 | 13.7 | 14.4 | 31.61 | 31 | 35.72 | 35.03 |
| M24 | 3 | 54 | 0.2 | 0.8 | 26.4 | 33.6 | 33.2 | 23.7 | 23.5 | 14.8 | 15.2 | 14.7 | 15.4 | 35.38 | 35 | 39.98 | 39.55 |
| M27 | 3 | 60 | 0.2 | 0.8 | 30.4 | - | 38 | 26.5 | - | - | 16.7 | 17.4 | - | 40 | - | 45.2 | |
| M30 | 3.5 | 66 | 0.2 | 0.8 | 33.4 | - | 42.7 | 29.5 | - | - | 18.3 | 19.1 | - | 45 | - | 50.85 | |
| M33 | 3.5 | 72 | 0.2 | 0.8 | 36.4 | - | 46.6 | 32.4 | - | - | 20.6 | 21.4 | - | 49 | - | 55.37 | |
| M36 | 4 | 78 | 0.2 | 0.8 | 39.4 | - | 51.1 | 35.4 | - | - | 22.1 | 22.9 | - | 53.8 | - | 60.79 | |
| M39 | 4 | 84 | 0.3 | 1 | 42.4 | - | 55.9 | 38.4 | - | - | 24.6 | 25.4 | - | 58.8 | - | 66.44 | |
DIN931 6각형 볼트의 표지법 :
DIN931 외부 육각 볼트의 마킹의 예.
스레드 사이즈 d=M12, 명목상의 길이 L=80, 공용성 등급 A4-80과 제품 등급 A와 6각 머리 볼트는 표시합니다
SUS316 육각 볼트 DIN931-M12*80-A

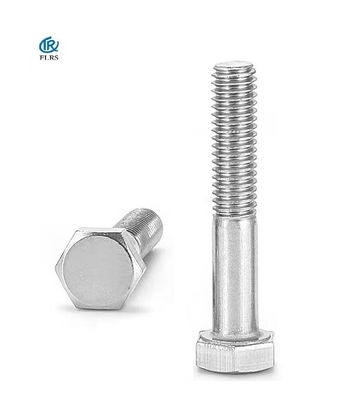

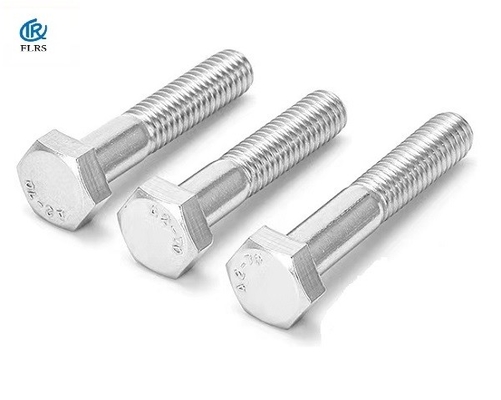

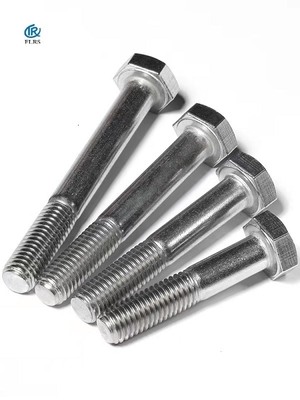

제품 사진 :
애플리케이션 :
주로 다양한 기계적인 장비, 전자 제품, 통신 설비, 가구 장비, 생산의 건설 산업과 다른 산업, 설치, 유지, 등에서 사용되는 6각형 볼트 접합부, 단순 조립체, 쉬운 분해, 고효율과 폭넓은 응용..
|
|
