플랜지 겹치는 결합 토막 단부 칼라에 적합하는 ASME B16.9 홑형 강관

플랜지 겹치는 결합 토막 단부 칼라에 적합하는 ASME B16.9 홑형 강관

  • 플랜지 겹치는 결합 토막 단부 칼라에 적합하는 ASME B16.9 홑형 강관
  • 플랜지 겹치는 결합 토막 단부 칼라에 적합하는 ASME B16.9 홑형 강관
  • 플랜지 겹치는 결합 토막 단부 칼라에 적합하는 ASME B16.9 홑형 강관
플랜지 겹치는 결합 토막 단부 칼라에 적합하는 ASME B16.9 홑형 강관
제품 상세 정보:
원래 장소: 중국
브랜드 이름: FLRS
인증: ISO9001
모델 번호: FLRS-SE001
결제 및 배송 조건:
최소 주문 수량: 1개 부분
포장 세부 사항: 통 / 합판은 / 팔레트를 케이스에 넣었습니다
배달 시간: 5-20days
지불 조건: 전신환, 웨스턴 유니온, 머니그램, L/C (신용장)
공급 능력: 50000개 부분 / 달
접촉
상세 제품 설명
재료: SS304 형태: 같으세요
접속 형태: 용접됩니다 서피스: 니스
애플리케이션: 플랜지와 회사 표준: B16.9
하이 라이트:

플랜지 겹치는 결합 스텁엔드

,

겹치는 결합 토막 단부 칼라

,

스테인리스강관 칼라 홑형

플랜지를 위한 녹슬지 않는 스테에 관 이음쇠 / 홑형 칼라 ASME B16.9 / MSS-SP43 겹치는 결합 스텁엔드

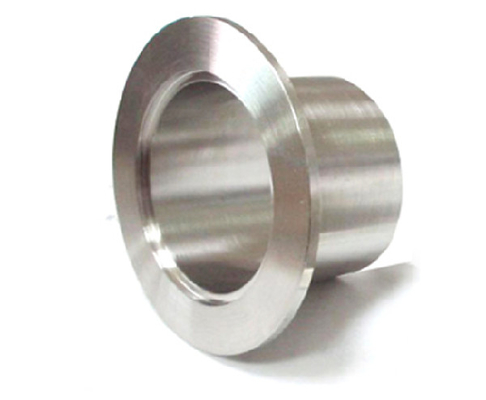

플랜지 겹치는 결합 토막 단부 칼라에 적합하는 ASME B16.9 홑형 강관 0

 어떤 곡선을 따라 비어 있거나 반가공 상품의 외부 가장자리 또는 구멍 가장자리를 수직 부분으로 전환하는 스탬프법

이름 : 스텁엔드.
재료 : ASTM A403 WP304/WP316
분류하세요 : 1/2 -24

두께 :SCH5S-SCH160S

끝나세요 :버트 용접하세요



公称通径
N0rminal
지름
外径
0utside
지름

길이
搭接外径
지름 0f 랩
N0minal &Maximum
圆角半径
반지름 0f
프예르
(E型)理重kg/pc
(E)Appr0x 중량
sch5s sch10s sch40S
DN NPS 0D 短型
SP

LP

맥스

맥스
短型
Sp

LP
短型
SP

LP
短型
SP

LP
15 1/2 21.3 50.8 76.2 35.1 3 0.75 0.049 0.067 0.063 0.084 0.079 1.106
20 3/4 26.7 50.8 76.2 42.9 3 0.75 0.064 0.087 0.081 0.109 0.101 0.144
25 1 33.4 50.8 101.6 50.8 3 0.75 0.082 0.144 0.134 0.233 0.16 0.279
32 1.1/4 42.4 50.8 101.6 63.5 5 0.75 0.109 0.188 0.178 0.307 0.225 0.386
40 1.1/2 48.3 50.8 152.4 73.2 6 0.75 0.129 0.219 0.231 0.358 0.279 0.467
50 2 60.3 63.5 152.4 91.9 8 0.75 0.204 0.406 0.338 0.667 0.471 0.924
65 2.1/2 73 63.5 152.4 104.6 8 0.75 0.313 0.626 0.448 0.893 0.47 1.465
80 3 88.9 63.5 152.4 127 10 0.75 0.4 0.781 0.574 1.117 1.01 1.954
90 3.1/2 101.6 76.2 152.4 139.7 10 0.75 0.522 0.896 0.65 1.283 1.38 2.35
100 4 114.3 76.2 152.4 157.2 11 0.75 0.606 1.024 0.87 1.474 1.68 2.822
125 5 141.3 76.2 203.2 185.7 11 1.5 0.985 2.153 1.21 2.635 2.08 4.957
150 6 168.3 88.9 203 215.9 13 1.5 1.34 2.591 1.64 3.174 3.37 6.482
200 8 219.1 101.6 203.2 269.7 13 1.5 1.96 3.409 2.56 4.607 5.67 9.819
250 10 273.1 127 254 323.9 13 1.5 3.57 6.389 4.39 7.843 9.55 17.023
300 12 323.9 152.4 254 381 13 1.5 5.85 8.922 6.74 10.275 13.8 21.075

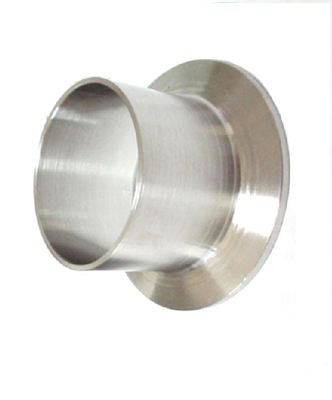

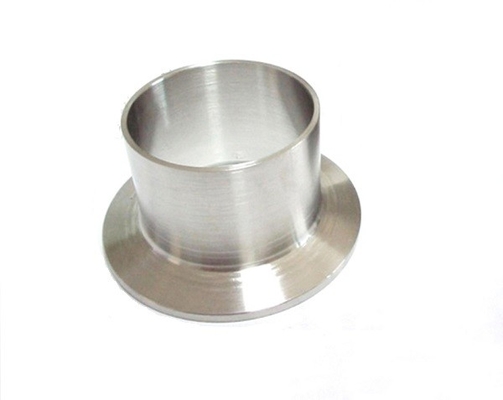

플랜지 겹치는 결합 토막 단부 칼라에 적합하는 ASME B16.9 홑형 강관 1플랜지 겹치는 결합 토막 단부 칼라에 적합하는 ASME B16.9 홑형 강관 2
