원래 장소: | 중국 |
브랜드 이름: | FLRS or OEM |
인증: | ISO9001 |
모델 번호: | FLRS-G015 |
최소 주문 수량: | 1개 부분 |
---|---|
포장 세부 사항: | carton/ 합판 상자 / 합판 팔레트 |
배달 시간: | 2 주요 |
지불 조건: | 전신환, L/C (신용장), 웨스턴 유니온, 페이팔 |
공급 능력: | 50개 톤 / 달 |
플랜지 표준: | ASME B16.5 / EN1514-2 | 이름: | 나선창 가스킷 |
---|---|---|---|
개스킷 식: | R | 표준: | ASME B16.20 |
하이 라이트: | 기초적 나선창 흑연 개스킷,나선형 관체 플랜지 개스킷,V는 나선형 금속 개스킷을 형성했습니다 |

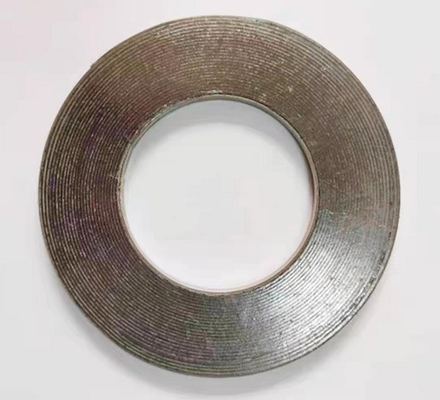

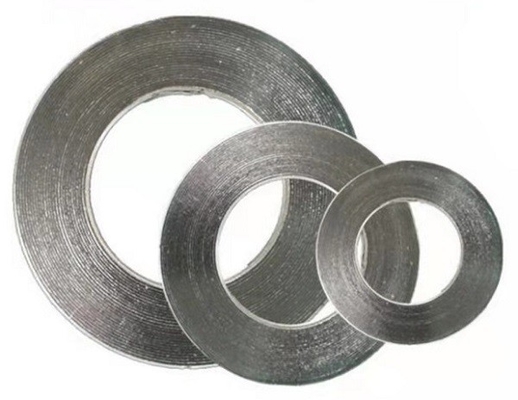

기초적 스타일 나선창 가스킷 / 가스킷 시트 재료 / 파이프 플랜지 개스킷
나선창 가스킷은 싸여진 것에 의하여 V자형 금속성 스트립과 부드러운 비금속 충전기로 구성됩니다,
나선창은 용접한 도트에 의해 그것의 끝과 시작을 패킹을 하고 연결시켰습니다. 그것의 우수한 압축에 의존하세요
탄력, 그것이 온도와 압력의 개변이 빈번한 봉합 스포츠에 적합합니다.
그것은 파이프, 밸브의 정적 밀봉 요소, 펌프, 탑을 압축한 열 교환으로서 사용될 수 있습니다,
플랜지, 기타 등등의 평범한 구멍과 인공. 그것은 넓게 석유화학제품의 분야에서 적용되었습니다,
기계적 공장, 동력화차, 야금학, 조선, 메디컬과 명백하지 않은 약품
동력화차와 네비게이션, 등.
ASME B16.5 플랜지에게 어울리기 위한 ASME B16.20 당 나선창 가스킷을 위한 차원
명목상 파이프 사이즈(NPs) |
클래스 150 | |||||||
내측 링 내부 지름(ID) |
꾸불꾸불한 내부 지름(ID) |
꾸불꾸불한 외부 지름(OD) |
바깥에서 가이드링 지름(oD) |
|||||
라이킨체스 | 밀리미터 | 라이킨체스 | 밀리미터 | 라이킨체스 | 밀리미터 | 라이킨체스 | 밀리미터 | |
1/4* | - | 0.50 | 12.7 | 0.88 | 22.2 | 1.75 | 44.5 | |
1/2 | 0.56 | 14.20 | 0.75 | 19.10 | 1.25 | 31.80 | 1.88 | 47.60 |
3/4 | 0.81 | 20.60 | 1.00 | 25.40 | 1.56 | 39.70 | 2.25 | 57.20 |
1 | 1.06 | 26.90 | 1.25 | 31.80 | 1.88 | 47.60 | 2.63 | 56.70 |
1 1/4 | 1.50 | 38.10 | 1.88 | 47.60 | 2.38 | 60.30 | 3.00 | 76.20 |
1 1/2 | 1.75 | 44.50 | 2.13 | 54.00 | 2.75 | 69.90 | 3.38 | 85.70 |
2 | 2.19 | 55.60 | 2.75 | 69.90 | 3.38 | 85.70 | 4.13 | 104.80 |
2 1/2 | 2.62 | 66.50 | 3.25 | 82.60 | 3.88 | 98.40 | 4.88 | 123.80 |
3 | 3.19 | 81.00 | 4.00 | 101.60 | 4.75 | 120.70 | 5.38 | 136.50 |
3 1/2* | 3.50 | 88.90 | 4.50 | 114.30 | 5.25 | 1334.00 | 6.38 | 161.90 |
4 | 4.19 | 106.40 | 5.00 | 127.00 | 5.38 | 149.20 | 6.88 | 174.60 |
S | 5.19 | 131.30 | 6.13 | 155.60 | 7.00 | 177.80 | 7.75 | 196.90 |
6 | 6.19 | 157.20 | 7.19 | 182.60 | 8.25 | 209.60 | 8.75 | 222.30 |
8 | 8.50 | 215.90 | 9.19 | 2334.00 | 10.38 | 263.50 | 11.00 | 279.40 |
10 | 10.56 | 268.20 | 11.31 | 287.30 | 12.50 | 317.50 | 13.38 | 339.70 |
12 | 12.50 | 317.50 | 13.38 | 339.70 | 14.75 | 374.70 | 16.13 | 409.60 |
14 | 13.75 | 349.30 | 14.63 | 371.50 | 16.0D | 406.40 | 17.75 | 450.90 |
16 | 15.75 | 400.10 | 16.63 | 422.30 | 18.25 | 463.60 | 20.25 | 514.40 |
18 | 17.69 | 449.30 | 18.69 | 474.70 | 20.75 | 527.10 | 21.63 | 549.30 |
20 | 19.69 | 500.10 | 20.69 | 525.50 | 22.75 | 577.90 | 23.88 | 606.40 |
24 | 23.75 | 603.30 | 24.75 | 628.70 | 27.00 | 685.80 | 28.25 | 717.60 |
* ASME B16.20에 수록되지 않습니다

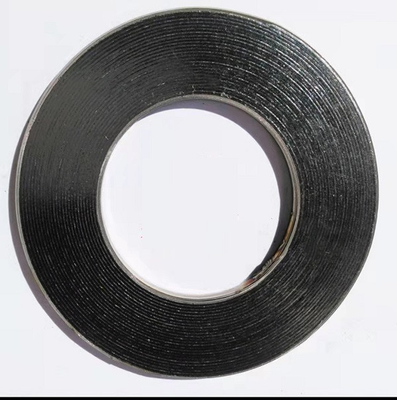

기초적인 구성 스타일, 안쪽이고 외경은 주기 위한 충전기 없이 금속의 여러 플리에로 강화됩니다
더 큰 안정성과 더 좋은 압축 특성.
제혀에 적합하거나 남자이고 여성이거나 편평면 플렌지 어셈블리에 요홈됩니다.
