| 브랜드 이름: | FLRS |
| 모델 번호: | FLRS-SAE 002 |
| MOQ: | 1개 부분 |
| 포장에 대한 세부 사항: | carton/ 합판 상자 / 합판 팔레트 |
| 지불 조건: | T/T, L/C, paypal 서부 동맹 |

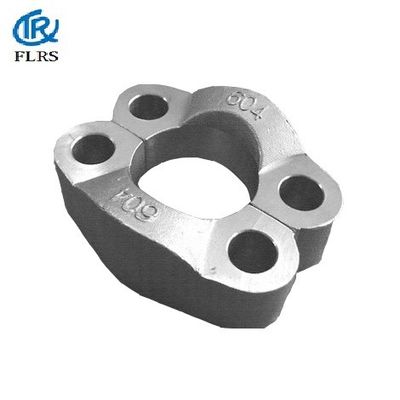

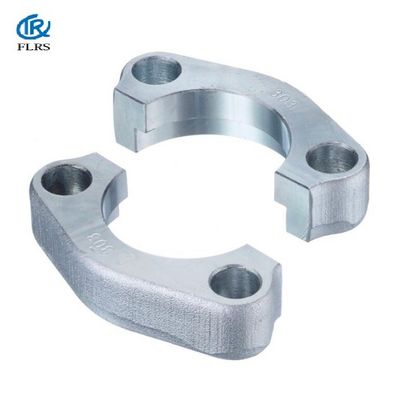

탄소는 / 3000 PSI / ISO6162 표준 수력 갈라진 /Non-Split 호스관 플랜지 클램프 / 수력 SAE 플랜지를 단단하게 합니다
SAE 플랜지는 다음을 고정시킵니다 일체형 플랜지 클램프 시스템 :
단일체 플랜지 클램프와 측정과의 수력 유동적인 전력 플랜지 연결 또는 인치 스크루에 대한 도입 :
1.SAE 코드 61 시리즈 플랜지 클램프에서의 동작 압력은 35 MPa (350개 바)에 3000 PSI, 3,5 MPa (35개 바) 입니다.
2.SAE 플랜지 클램프는 ISO에 따르면 차원은 6162-1:2012입니다. ISO 공칭 크기 : DN 13 ; DN 19 ; DN 25 ; DN 32 ; DN 38 ; DN 51 ; DN 64 ; DN 76 ; DN 89 ; DN 102 ; DN 127 ; 인치 사이즈 : 1/2";3/4";1";1 1/4";1 1/2";2";2 1/2";3".
3.SAE 일체형 플랜지 클램프의 소재는 다음의 조건에서 특성과 탄소강 C45로 만들어집니다 : 명목상 플랜지를 위해 DN 13을 분류하세요 : - 최소 산출 강도 : 220 MPa - 최소 파괴시 연신 : 명목상 플랜지가 분류하는 3 %와 모두를 위한 다릅니다 :- 최소 산출 강도 : 415 MPA 최소 파괴시 연신 : 3 %
4.SAE 플랜지가 고정시키는 모든 탄소강의 외표면 코로우젼 프로텍션이 ISO 9227에 따라 최소 72 Ｈ 염수 분무 시험을 통과하기 위해 적절한 코팅에 의해 보호될 것입니다.
5.압력 / 온도에 대한 시험 요구사항 : ISO 6162의 이 부품에 따른 플랜지형 접합부는 그들이 규정 압력 / 온도범위를 충족시킨다는 것을 검증하기 위해 ISO 19879에 명시된 폭발과 주기적 내구 시험을 받을 것입니다.그것은 -40 'Ｃ와 +120 'Ｃ 사이의 온도에 사용될 때 표 2에서 주어진 동작 압력에 사용에 적합합니다. ISO 6162의 이 부분적에 따른 플랜지 연결은 -20 'Ｃ보다 낮은 온도에서 모여지지 않을 것입니다.
6.한 조각 플랜지의 선임은 크기 DN 25의 연결 일체형 플랜지 클램프를 고정시킵니다 : FC×25, ISO 6162-1을 고정시킵니다
| 스레드 Ｅ | A | 비 | Ｃ | Ｄ | Ｅ |
| 1/2" | 56.3 | 47 | 40.5 | 9 | 18.2 |
| 3/4" | 71.4 | 60 | 50.8 | 11 | 23.8 |
| 1" | 80.9 | 70 | 57.1 | 13 | 27.8 |
| 1 1/4" | 95.2 | 77 | 66.7 | 15 | 31.8 |
| 1 1/2" | 112.7 | 95 | 79.4 | 17 | 36.5 |
| 2" | 133.3 | 114 | 96.8 | 21 | 44.5 |
FAQ :
I) 내가 당신의 제품에 대한 더 많은 세부사항을 얻을 수 있습니까?
당신은 이메일을 우리에게 보낼 수 있습니다. 우리는 참고를 위해 카탈로그와 사진을 제공할 것입니다
2) 내가 약간의 샘플을 얻을 수 있습니까?
샘플은 무료로 있지만, 그러나 구매자가 수송비를 지불할 필요가 있습니다
3) 당신은 주문 제작된 부분을 제공합니까?
예, 당신은 그림을 공급할 필요가 있습니다.
4) 당신이 공급할 수 있는 다른 제품이 무엇입니까?
우리는 강관이음, 패스너, 가스킷 기타 등등을 공급할 수 있습니다.
|
|
